- Visoko standardni modularni dizajnirani: Proizvodi su lako povezani i vođeni različitim vrstama motora ili drugim vrstama ulazne snage. Ista vrsta usmjerenog motora može se prilagoditi izborima motora. Stoga je lako ostvariti različita rješenja za različite zahtjeve.
- Omjer: Imao je mnogo podijeljenih omjera i širok raspon njih. Vrlo veliki konačni omjeri mogu se dobiti putem kombiniranih jedinica kako bi se postigle izuzetno niske izlazne brzine.
- Raspored ugradnje: Nema strogo ograničenja na raspored ugradnje.
- Visoka čvrstoća, kompaktna dimenzija: Kućišta su izrađena od lijevanog željeza velike čvrstoće. Zupčanici i zupčanici s osovinama završeni su postupkom karburizacije plina i preciznim uzemljenjem kako bi se uzastopno dobili visoki kapacitet opterećenja po određenom volumenu.
- Dugi radni vijek: Pod uvjetom preciznog odabira veličine tipa i uobičajenog održavanja i upotrebe, glavne komponente (osim onih dijelova koji su lako onesposobljeni) mogu trajati sve do više od 25 000 sati. Dijelovi koji imaju Easi-LIS-a uključuju podmazivanje ulja, brtve ulja i ležajeva.

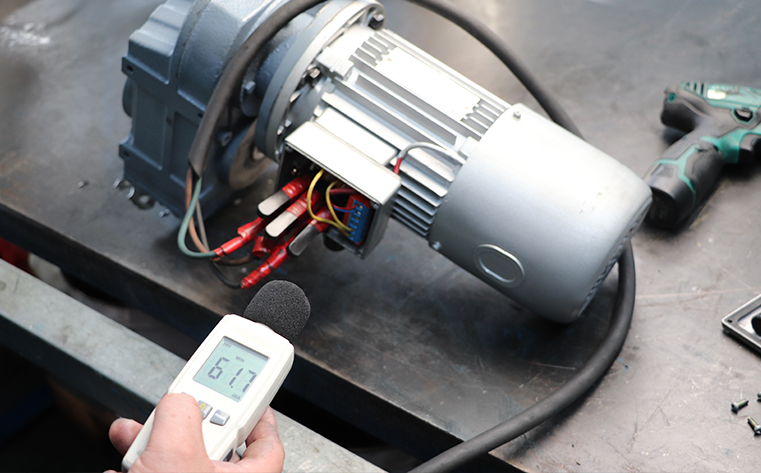

- Mala buka: Sve su ključne komponente dovršene preciznom obradom, preciznom sklopom i na kraju se testiraju, a samim tim i prilično niska buka.
- Visoka učinkovitost: Učinkovitost mjenjača može doseći 95%, a učinkovitost jedinice za prijenos crva može doseći 89%.
- Velika sposobnost radijalnog opterećenja.
- Sposobnost aksijalnog opterećenja do 5% radijalnog opterećenja.
-

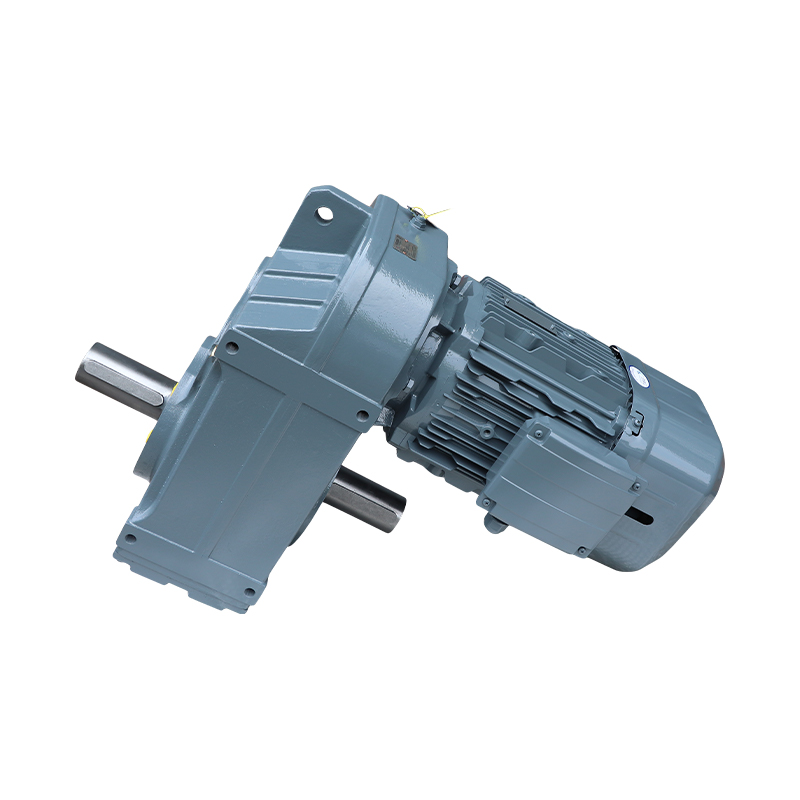

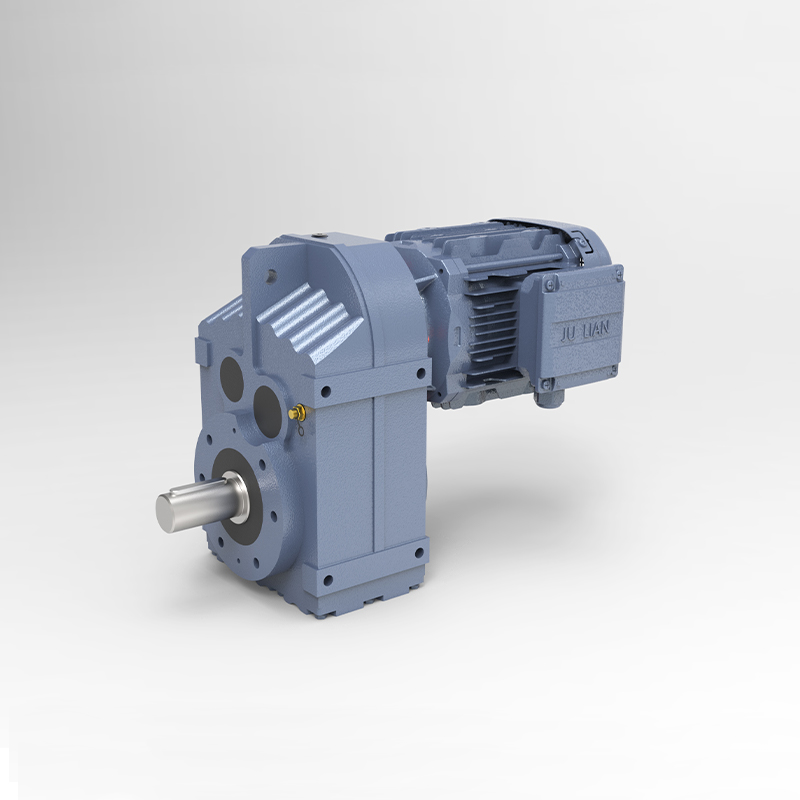

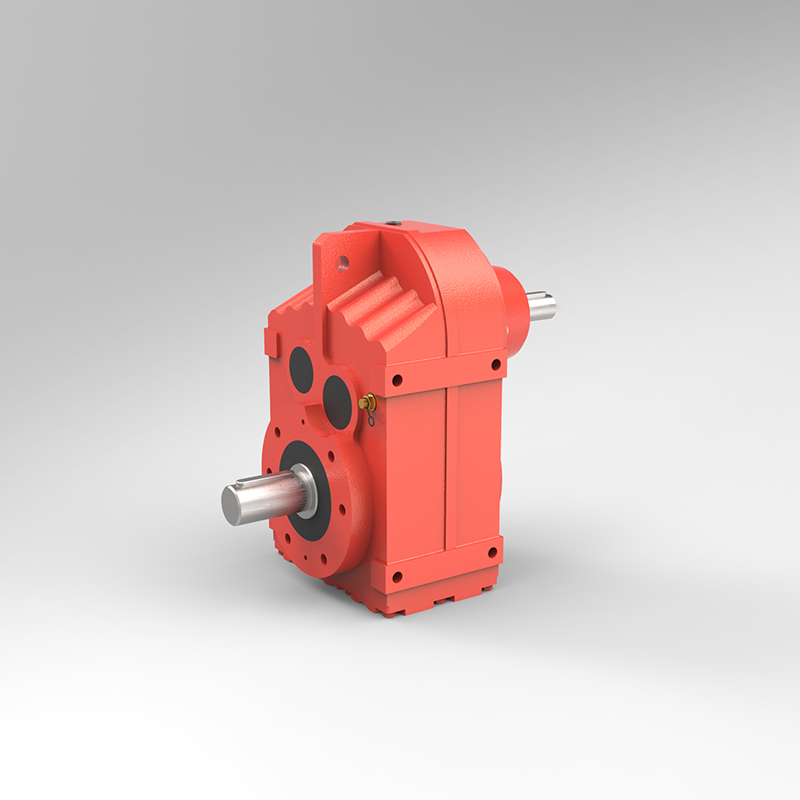

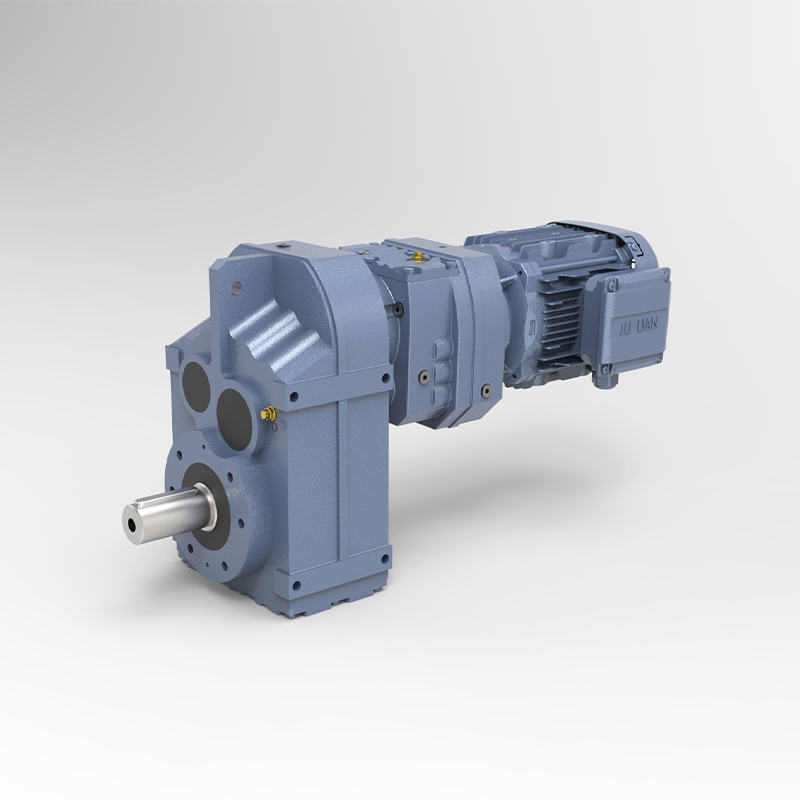

Montirana stopala.Slid izlazna osovina.
-

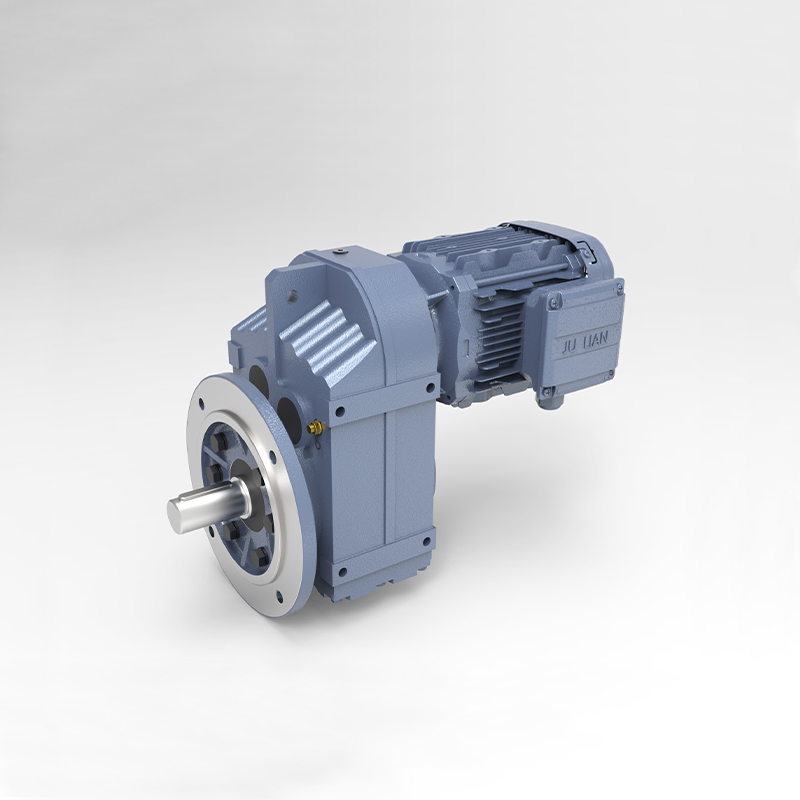

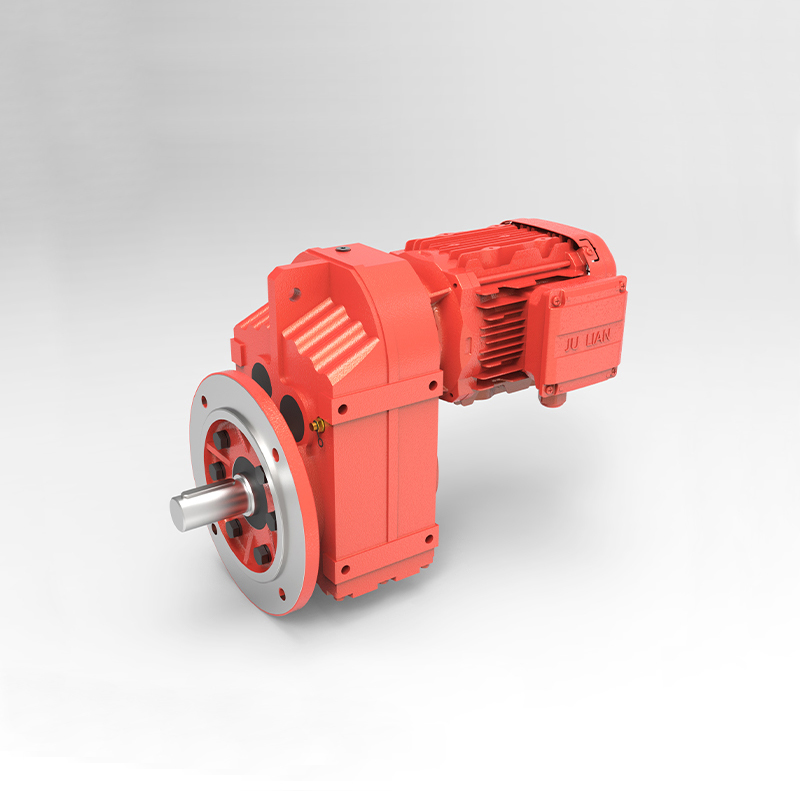

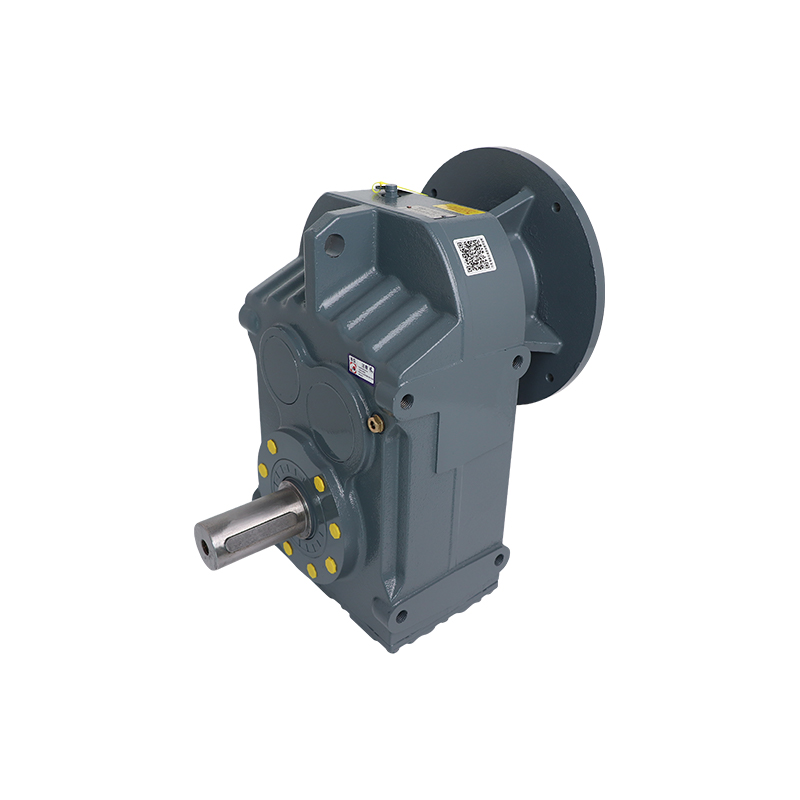

B5 montirana prirubnica.Slid izlazna osovina.
-

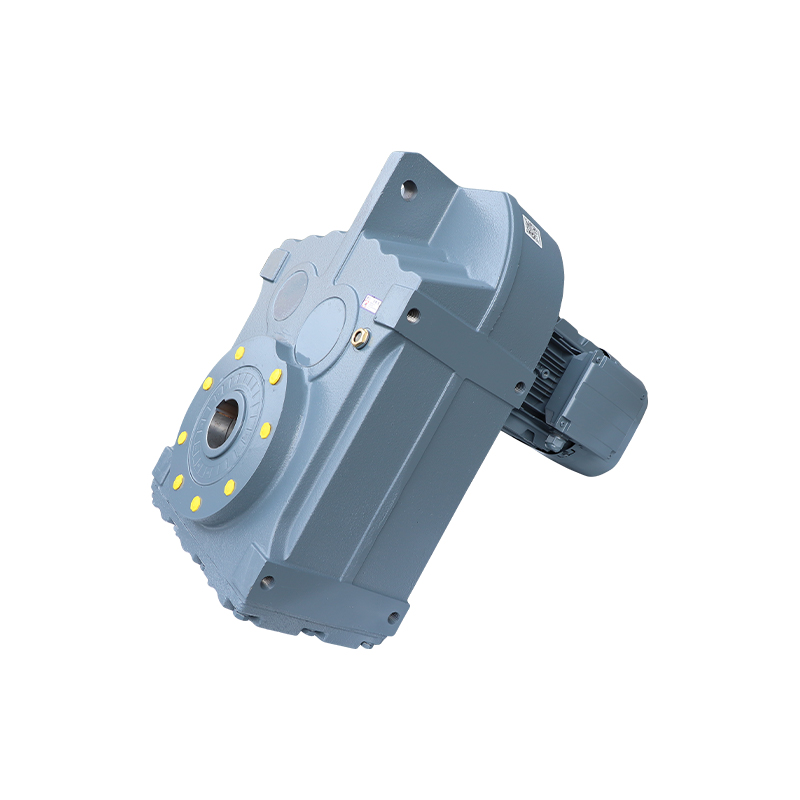

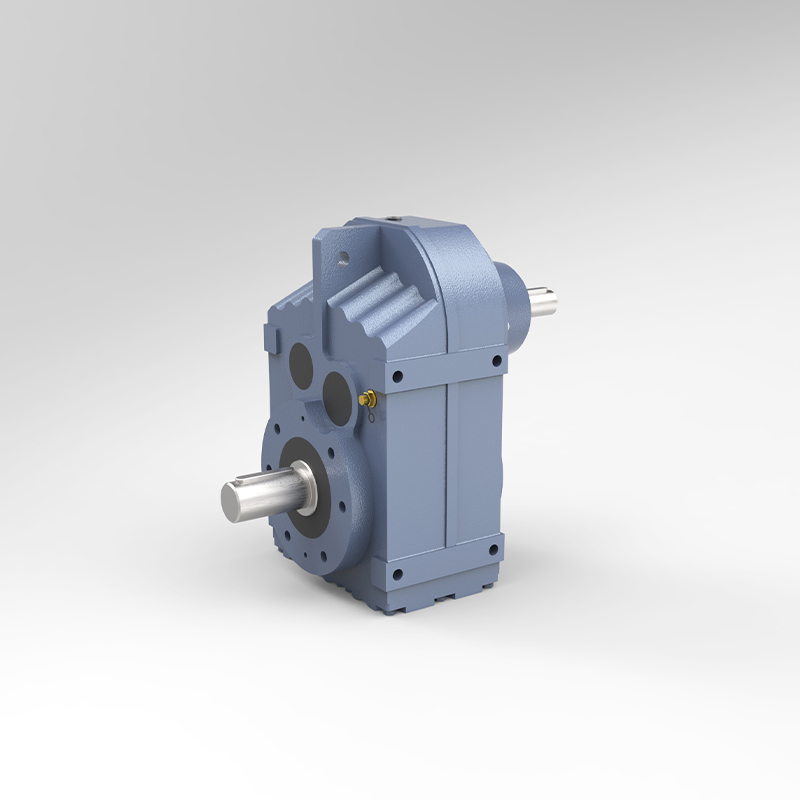

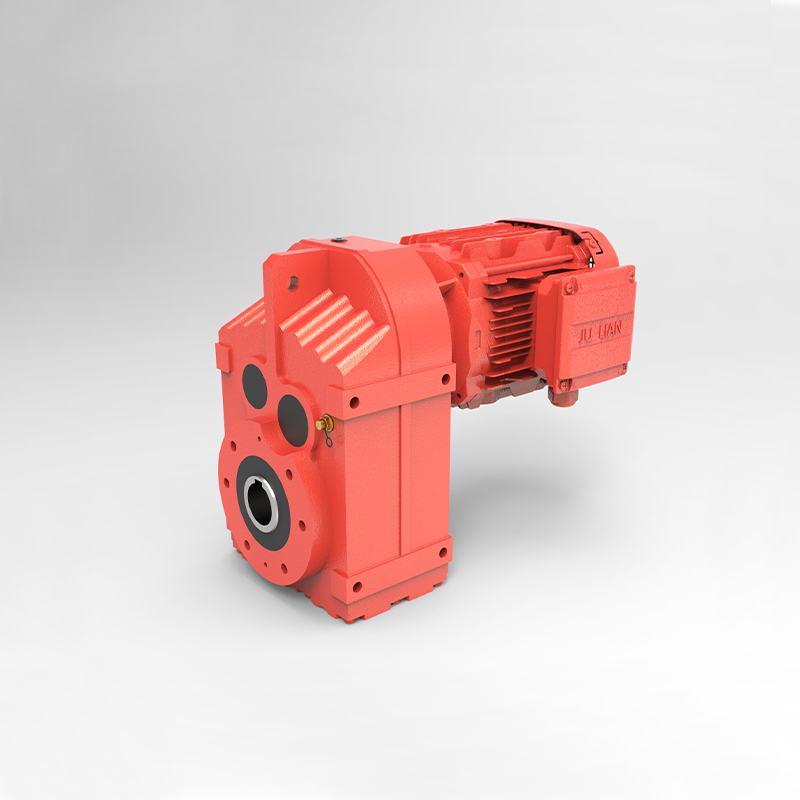

Osovina montirana.hollow izlazna osovina.
-

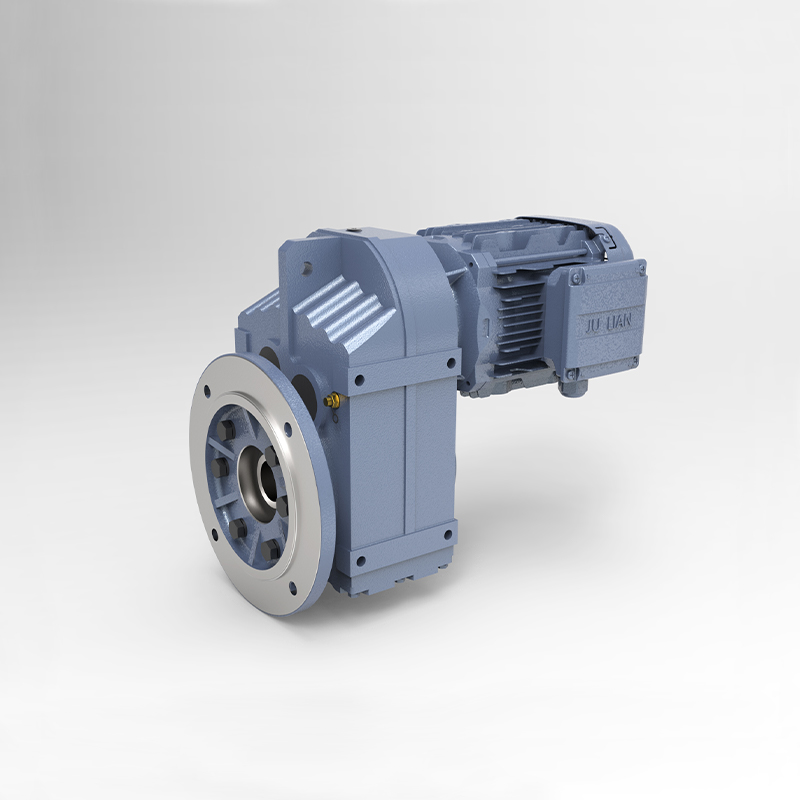

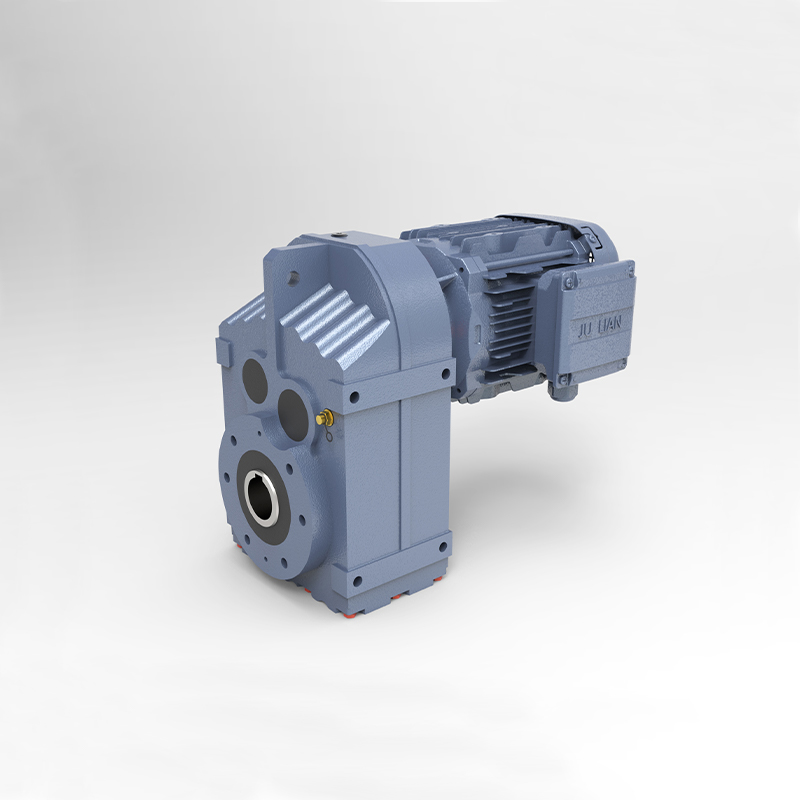

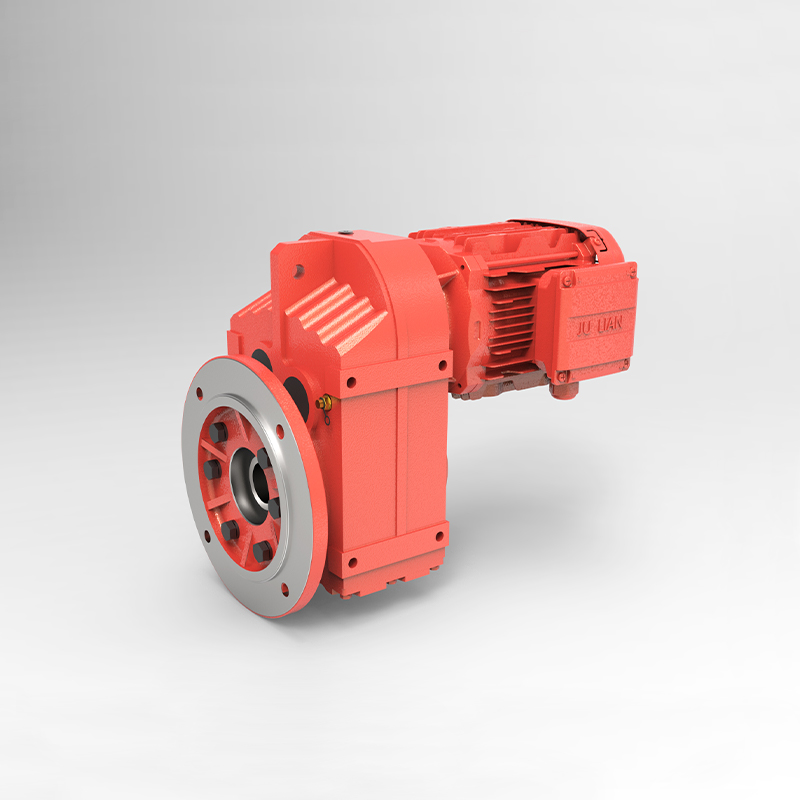

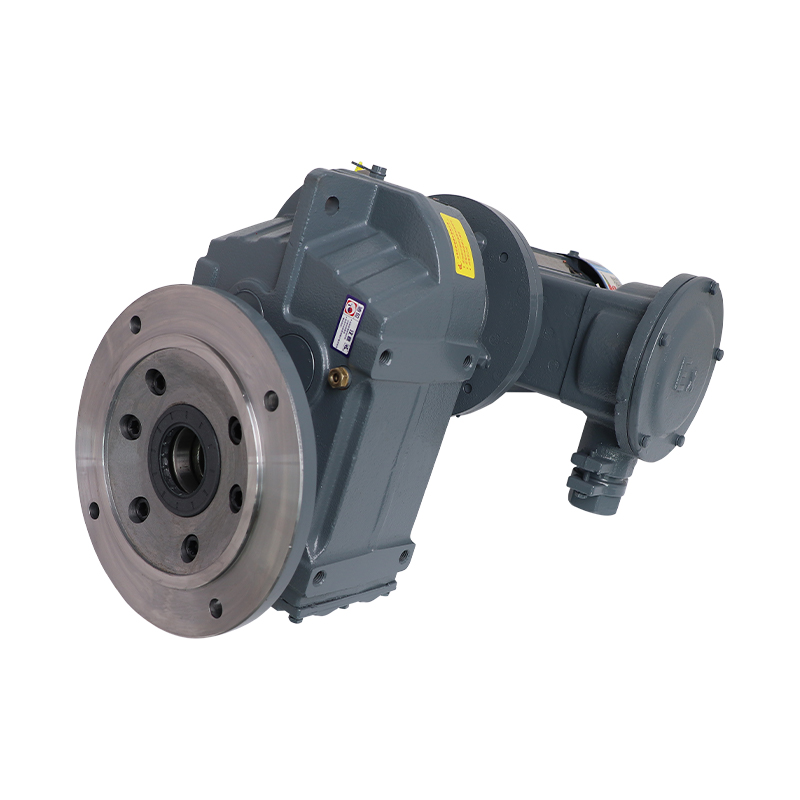

B5 prirubnica montirana.hollow izlazna osovina.
-

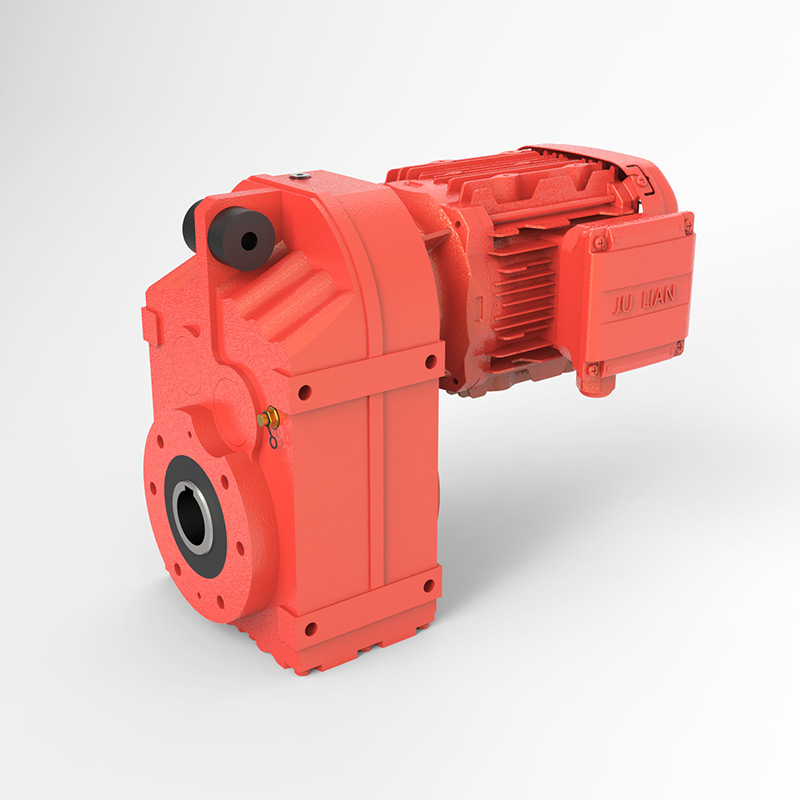

Kao izmijenjeni tip iz tipa JFA/JFH, ova vrsta se dodaje ruku zakretnog momenta i drugi pribor.
-
Tipovi ulaznih osovina.
-

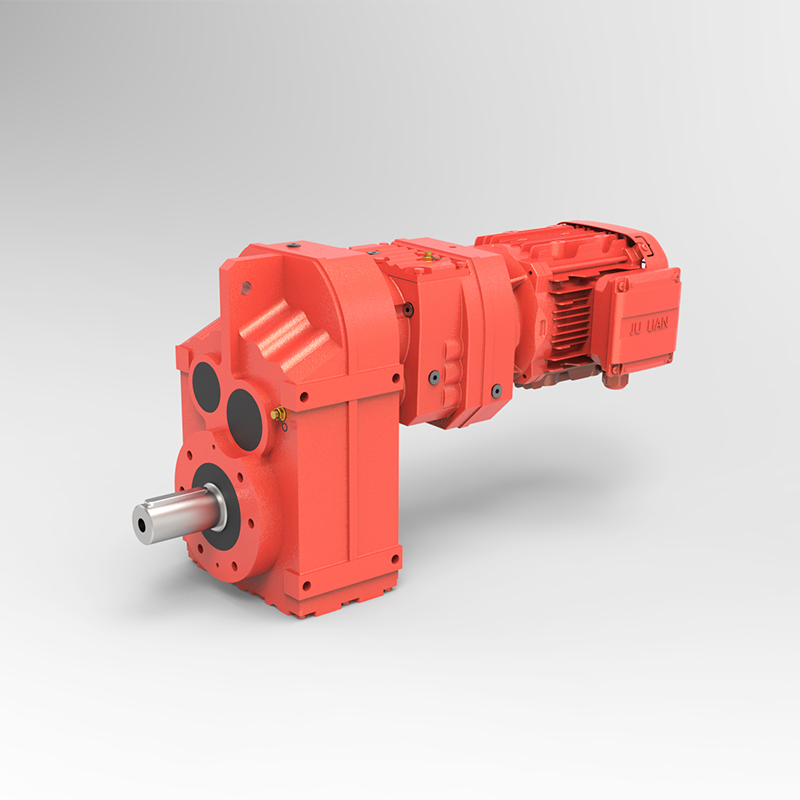

Kombinirane vrste tipa JF i upišite jr.
Model | Promjer izlazne osovine (MM) | Ravna širina ključa (mm) | Dužina osovine (MM) | Dimenzije bočne instalacije (MM) | Središnja visina (mm) | Zaustavljanje prirubnice (mm) | Udaljenost rupe prirubnice (MM) | Prirubnica vanjskog promjera (mm) | Rupa za prirubnica (mm) | Snaga (KW) | Omjer brzine
| Maksimalni dopušteni okretni moment
|
JF/FF37 | 25 | 8 | 50 | 77*115 | 76 | φ110 | φ130 | φ160 | 4-φ9 | 0,12 ~ 3 | 3.77 ~ 126.3 | 200 |
JF/FF47 | 30 | 8 | 60 | 93*145 | 77 | φ130 | φ165 | φ200 | 4-" | 0,12 ~ 3 | 4.35 ~ 190.76 | 400 |
JF/FF57 | 35 | 10 | 70 | 102*170 | 93 | φ180 | φ215 | φ250 | 4-mu13.5 | 0,12 ~ 5,5 | 5.18 ~ 199.7 | 600 |
JF/FF67 | 40 | 12 | 80 | 112*190 | 97 | φ180 | φ215 | φ250 | 4-mu13.5 | 0,18 ~ 5,5 | 3,97 ~ 228.99 | 820 |
JF/FF77 | 50 | 14 | 100 | 140*240 | 121 | φ230 | φ265 | φ300 | 4-mu13.5 | 0,37 ~ 11 | 4.28 ~ 281.71 | 1550 |
JF/FF87 | 60 | 18 | 120 | 165*310 | 152 | φ250 | φ300 | φ350 | 4-mu17.5 | 0,75 ~ 22 | 4.12 ~ 270.68 | 2700 |
JF/FF97 | 70 | 20 | 140 | 205*350 | 178 | φ350 | φ400 | φ450 | 8-φ17.5 | 1,1 ~ 30 | 4,57 ~ 276.77 | 4300 |
JF/FF107 | 90 | 25 | 170 | 220*400 | 200 | φ350 | φ400 | φ450 | 8-φ17.5 | 2,2 ~ 45 | 6.3 ~ 254.81 | 8000 |
JF/FF127 | 110 | 28 | 210 | 270*450 | 236 | φ450 | φ500 | φ550 | 8-φ17.5 | 7,5 ~ 90 | 4.76 ~ 171.7 | 13000 |
JF/FF157 | 120 | 32 | 210 | 310*540 | 286 | φ550 | φ600 | φ660 | 8-φ22 | 11 ~ 200 | 11.26 ~ 267.83 | 18000 |
Model | Promjer šupljeg osovine (mm) | Ravna širina ključa (mm) | Dimenzije bočne instalacije (MM) | Središnja visina (mm) | Zaustavljanje prirubnice (mm) | Udaljenost rupe prirubnice (MM) | Prirubnica vanjskog promjera (mm)
| Promjer rupe za prirubnicu (mm) | Snaga (KW) | Omjer brzine | Maksimalni dopušteni moment (NM) |
JFA/FAF37 | 30 | 8 | 77*115 | 76 | φ110 | φ130 | φ160 | 4-φ9 | 0,12 ~ 3 | 3.77 ~ 126.3 | 200 |
JFA/FAF47 | 35 | 10 | 93*145 | 77 | φ130 | φ165 | φ200 | 4-" | 0,12 ~ 3 | 4.35 ~ 190.76 | 400 |
JFA/FAF57 | 40 | 12 | 102*170 | 93 | φ180 | φ215 | φ250 | 4-mu13.5 | 0,12 ~ 5,5 | 5.18 ~ 199.7 | 600 |
JFA/FAF67 | 40 | 12 | 112*190 | 97 | φ180 | φ215 | φ250 | 4-mu13.5 | 0,18 ~ 5,5 | 3,97 ~ 228.99 | 820 |
JFA/FAF77 | 50 | 14 | 140*240 | 121 | φ230 | φ265 | φ300 | 4-mu13.5 | 0,37 ~ 11 | 4.28 ~ 281.71 | 1550 |
JFA/FAF87 | 60 | 18 | 165*310 | 152 | φ250 | φ300 | φ350 | 4-mu17.5 | 0,75 ~ 22 | 4.12 ~ 270.68 | 2700 |
JFA/FAF97 | 70 | 20 | 205*350 | 178 | φ350 | φ400 | φ450 | 8-φ17.5 | 1,1 ~ 30 | 4,57 ~ 276.77 | 4300 |
JFA/FAF107 | 90 | 25 | 220*400 | 200 | φ350 | φ400 | φ450 | 8-φ17.5 | 2,2 ~ 45 | 6.3 ~ 254.81 | 8000 |
JFA/FAF127 | 100 | 28 | 270*450 | 236 | φ450 | φ500 | φ550 | 8-φ17.5 | 7,5 ~ 90 | 4.76 ~ 171.7 | 13000 |
JFA/FAF157 | 120 | 32 | 310*540 | 286 | φ550 | φ600 | φ660 | 8-φ22 | 11 ~ 200 | 11.26 ~ 267.83 | 18000 |
![]() | ![]() | ![]() | ![]() |

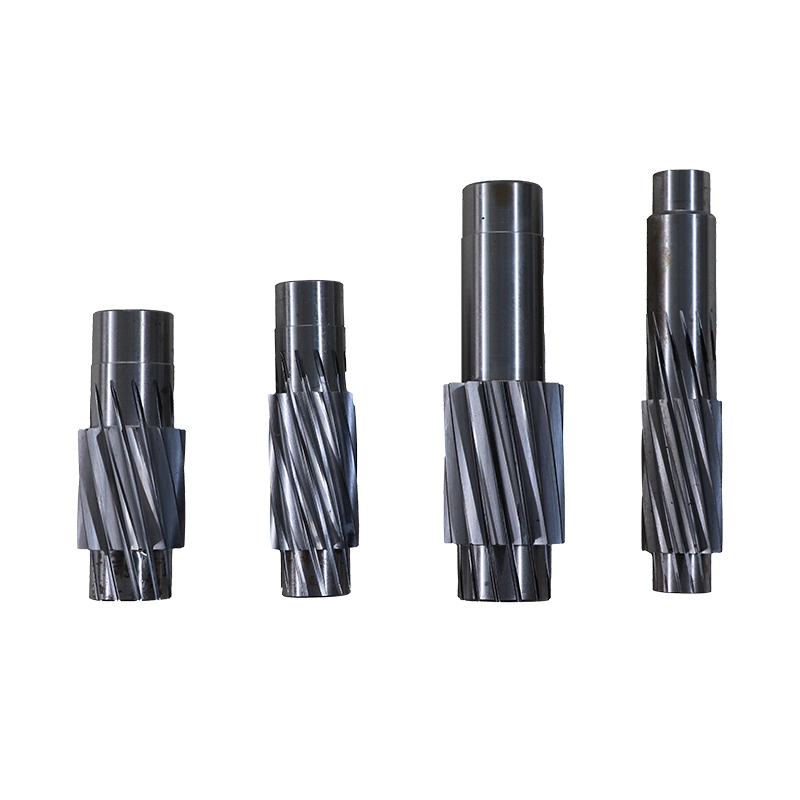

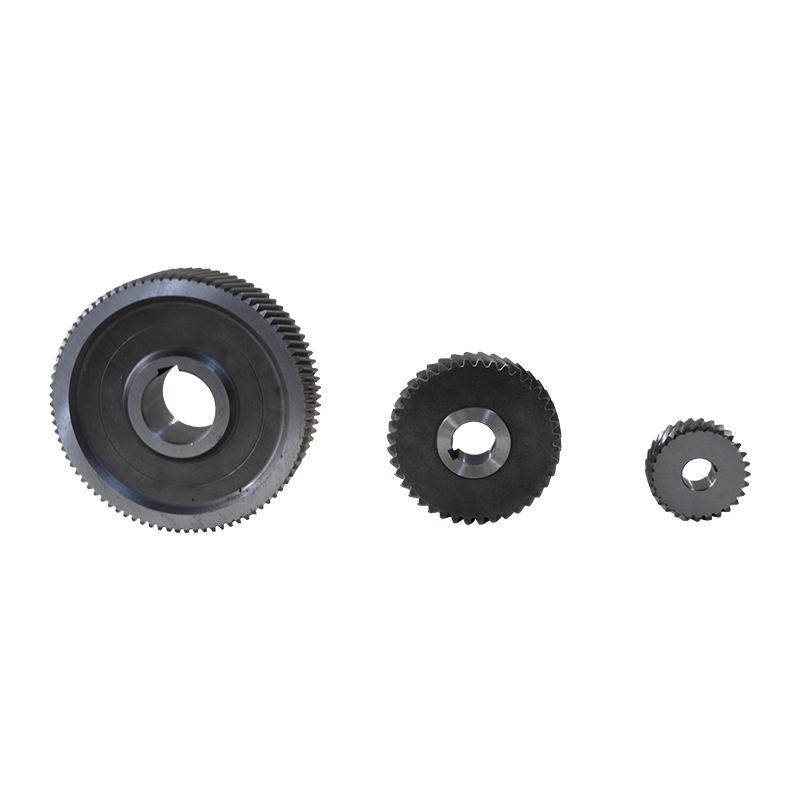

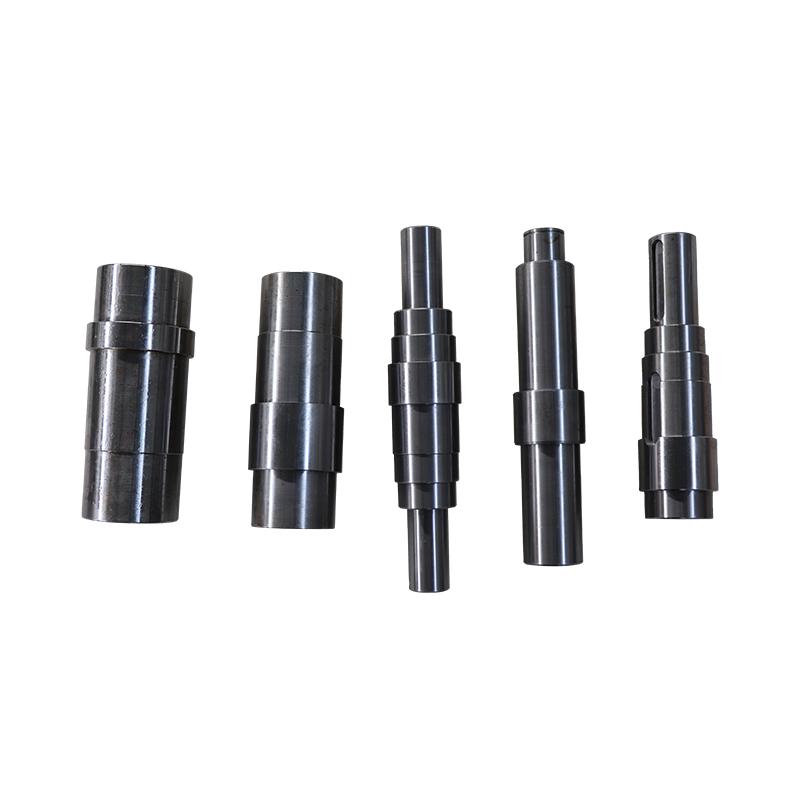

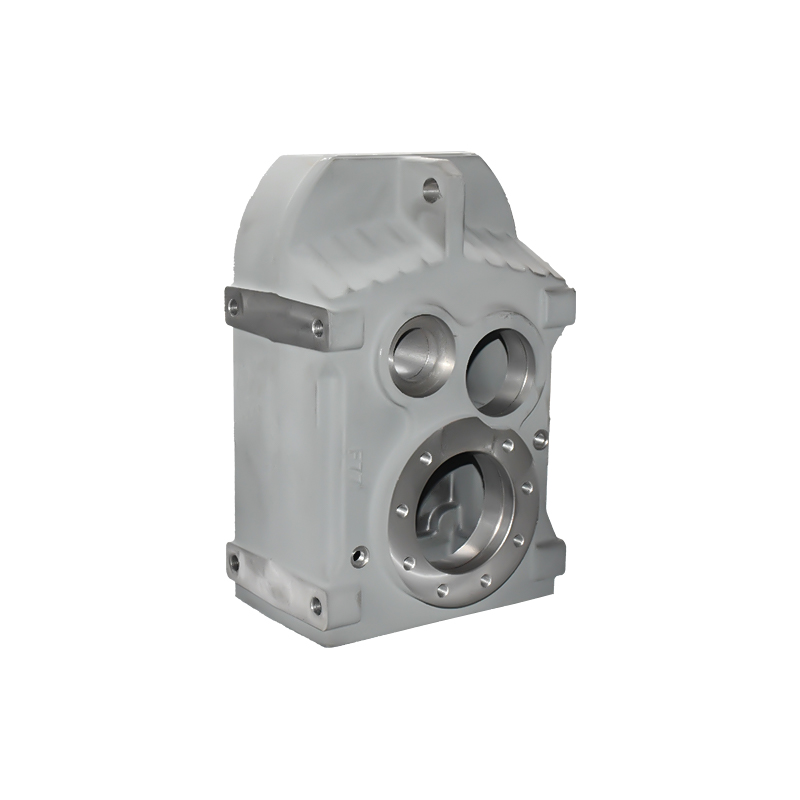

Precizni zupčanik Napravljeno od 20crmnti zupčanika čelika, plinskog karburizacije i ugašenja postupka finog brušenja, točnost brušenja zupčanika razine 6, snažna otpornost na habanje, visoka tvrdoća, kapacitet visokih opterećenja po jedinici volumena | Prijevoz Napravljen od čelika od 20crmnti zupčanika, ugašenog i preciznog tla, s jakim nosivim kapacitetom | Kabinet HT200 siva lijeva, lijevano željezo visoke čvrstoće, čista i unutarnja šupljina | Izlazna osovina Izrađen od 40CR materijala, kalje i toplinski tretiran, s visokom tvrdoćom i jačim kapacitetom |
![]() | ![]() | ||

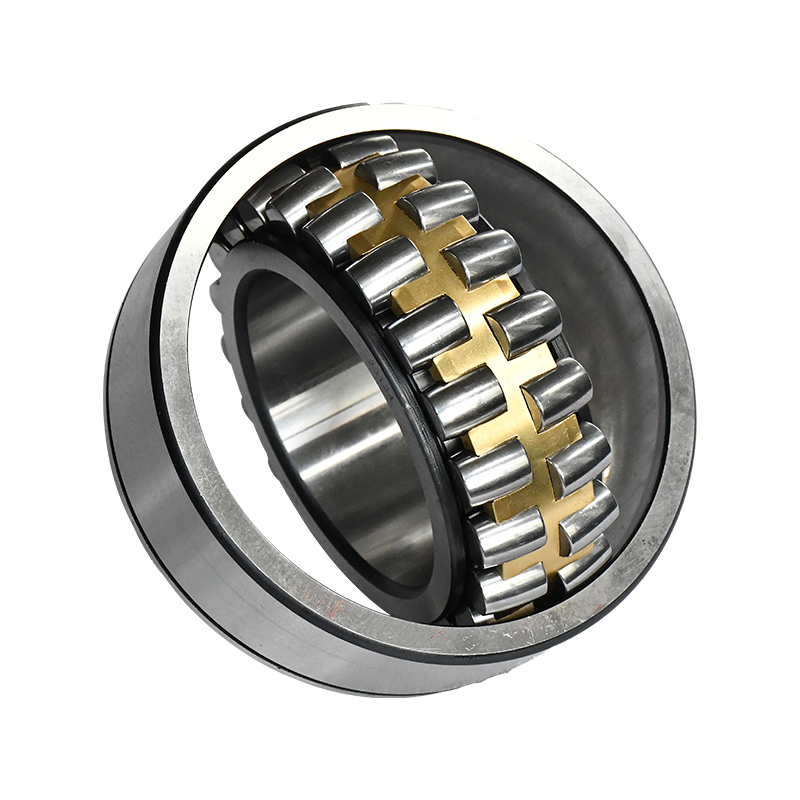

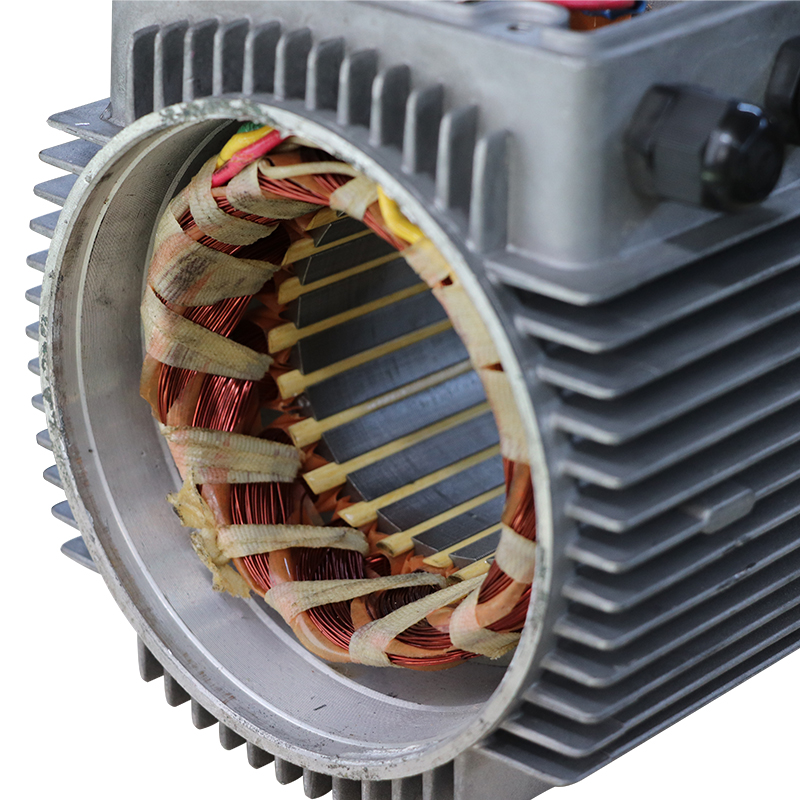

Ležajevi Marke su Luozhou ili Wafangdian ležajevi koji imaju karakteristike niskog buke, niskog trenja, dobrog opterećenja i brze brzine. | Motor Napravljen od čiste bakrene zavojnice, silicijski čelični lim hladno valjani 800, nizak gubitak, visoki temperaturni otpor, porast malih temperatura, jaka snaga, višeslojni sloj molekularne boje visoke gustoće, učinkovite izolacije i prašine, snažne trajnosti i dugačak nosti |
- Moq: 1 set
- Metoda pakiranja: Poliwood
- Vrijeme isporuke: 7-25 dana
- Uvjeti plaćanja: FOB, CIF, CFR
- Način plaćanja: t/t ili l/c
- Port za otpremu: Šangaj ili Ningbo
Jamstveni period 12 mjeseci. Stupanj goriva CKC220# Srednja opterećenja ulje.
