Spiralni reduktor sa konusnim zupčanikom sa šupljom osovinom serije K: Potpuni industrijski vodič

I. Uvod: Što je spiralni reduktili konusnog zupčanika sa šupljom osovinom serije K montiran na nogu?

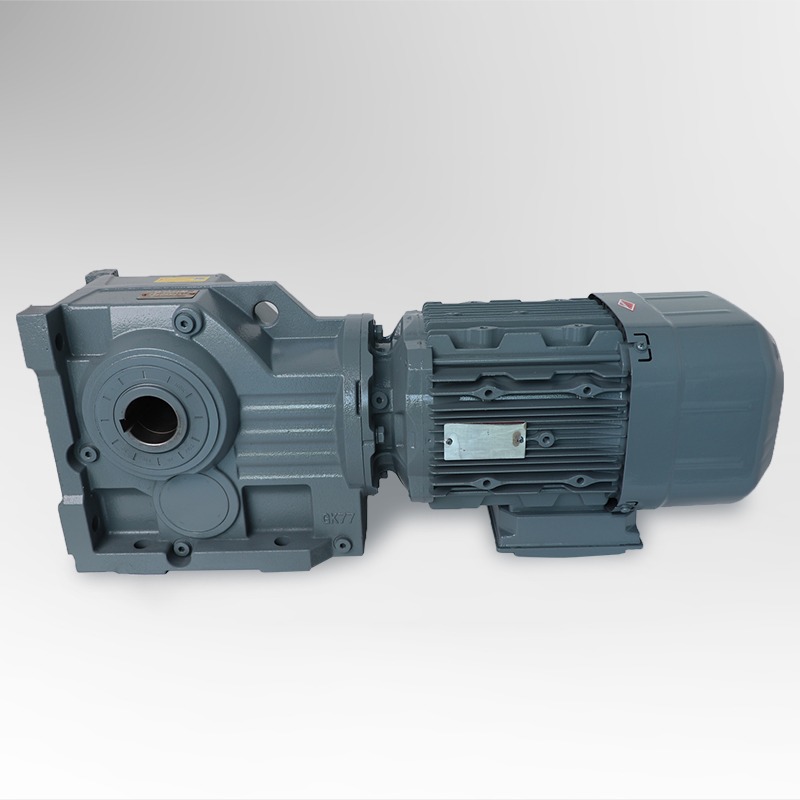

A Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K je vrsta industrijskog prijenosnog uređaja dizajniranog za učinkovito pretvaranje brzine motora u kontrolirani izlazni moment. Kombinira prednosti spiralni konusni zupčanici , instalacija na nogama , i a struktura šuplje osovine stvoriti kompaktno, pouzdano mehaničko rješenje visokih performansi za sustave prijenosa energije.

U svojoj srži, ovaj reduktor radi pomoću a spiralni konusni zupčanik za promjenu smjera rotacije—obično za 90 stupnjeva—uz održavanje glatkog i tihog kretanja. The spiralni kosi dizajn osigurava vrhunsku raspodjelu opterećenja preko zuba zupčanika, smanjujući vibracije i buku u usporedbi s tradicionalnim ravnim zupčanicima. To čini reduktor vrlo prikladnim za kontinuirane primjene gdje su stabilnost i učinkovitost bitni.

The konfiguracija na nogama omogućuje sigurno pričvršćivanje reduktora na čvrstu podlogu ili okvir stroja, osiguravajući precizno poravnanje i minimalne vibracije tijekom rada. Ova značajka također pojednostavljuje instalaciju i održavanje, što ga čini preferiranim izborom u transportnim sustavima, rukovanju materijalima i strojevima za automatizaciju.

Još jedna ključna značajka je izlazni dizajn šuplje osovine , koji omogućuje izravnu montažu pogonskih komponenti kao što su osovine ili spojke. Ovo ne samo da štedi prostor za ugradnju, već i smanjuje mehaničku složenost eliminirajući potrebu za dodatnim priključcima. Rezultat je kompaktniji sustav s poboljšanom energetskom učinkovitošću i mehaničkom pouzdanošću.

Ukratko, Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K je bitna komponenta u modernom strojarstvu, nudeći ravnotežu snage, preciznosti i izdržljivosti. Njegova inteligentna kombinacija konusnog zupčanika i dizajna koji štedi prostor čini ga kamenom temeljcem u industrijama koje zahtijevaju gladak prijenos okretnog momenta i dugoročnu radnu stabilnost.

II. Strukturni dizajn i princip rada

1. Osnovne strukturne komponente

2. Princip rada

• Ulazni stupanj – Motor prenosi rotacijsku snagu u reduktor preko ulaznog vratila ili prirubničkog spoja.
• Interakcija konusnog zupčanika – Ulazno vratilo zahvaća a spiralni konusni zupčanik , koji mijenja smjer kretanja, obično pod pravim kutom.
• Pojačanje momenta – Omjer između ulaznog i izlaznog promjera zupčanika određuje redukcijski omjer, pretvarajući ulaz velike brzine u izlaz male brzine, velikog momenta.
• Izlaz kroz šuplju osovinu – Konačni moment se isporučuje izravno na pogonsku opremu kroz šuplja osovina , osiguravajući točan prijenos zakretnog momenta i pojednostavljeno spajanje.

3. Prednosti dizajna sustava spiralnih koničnih zupčanika

The pogonski mehanizam spiralnog konusnog zupčanika omogućuje postupno zahvaćanje zuba, što rezultira:

• Niže razine vibracija i buke
• Veća gustoća momenta
• Glatkiji prijenos pokreta
• Povećana izdržljivost

4. Usporedna analiza: Serija K u odnosu na tradicionalne reduktore s paralelnom osovinom

5. Tehnički sažetak

The Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K integrira visokoučinkoviti zupčanik s robusnim sustavom podrške, osiguravajući oboje pouzdanost zakretnog momenta i mehanička preciznost . Njegova konstrukcija postavljena na nogu osigurava strukturnu stabilnost, dok konfiguracija šuplje osovine omogućuje izravno, fleksibilno spajanje na pogonsku opremu — sve unutar paketa koji štedi prostor i zahtijeva malo održavanja.

III. Prednosti reduktora zupčanika K serije u industrijskim primjenama

1. Visoka učinkovitost prijenosa i gustoća snage

Jedna od karakteristika koje definiraju Spiralni reduktor konusnog zupčanika serije K je njegova iznimna učinkovitost prijenosa snage. Zahvaljujući preciznoj obradi od spiralni konusni zupčanici , uređaj može postići ocjenu učinkovitosti od 96% do 98% , znatno veći od onog kod konvencionalnih reduktora sa spiralnim ili čeličnim zupčanicima.

2. Kompaktna struktura i optimizacija prostora

The pravokutna konfiguracija od Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K omogućuje prijenos snage pod 90 stupnjeva, što omogućuje kompaktnije rasporede strojeva . Budući da se izlaz isporučuje kroz a šuplja osovina , reduktor se može izravno spojiti na pogonsku osovinu bez dodatnih spojki, čime se pojednostavljuje mehanički dizajn, smanjuje vrijeme ugradnje i minimiziraju točke kvara.

3. Velika nosivost i dug radni vijek

The Pogonski mehanizam sa spiralnim konusnim zupčanikom serije K koristi zupčanike od kaljenog legiranog čelika koji su brušeni do visoke preciznosti. U kombinaciji s podnožje za noge i optimized raspored ležaja , može podnijeti velika radijalna i aksijalna opterećenja sa stabilnošću, osiguravajući dug radni vijek i dosljedne performanse čak i pod teškim uvjetima rada.

4. Niska razina buke i glatki rad

The dizajn spiralnog konusnog zupčanika omogućuje postupno zahvaćanje zuba, dramatično smanjujući razinu buke i vibracija. Ovo čini Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K pogodan za okruženja osjetljiva na buku kao što su automatizirane proizvodne linije, farmaceutski strojevi i robotski sustavi.

5. Jednostavna instalacija i održavanje

• Struktura montirana na nogu pojednostavljuje instalaciju i poravnavanje.
• Izlaz šuplje osovine omogućuje izravnu montažu bez rastavljanja ostalih komponenti.
• Zatvoreno kućište štiti unutarnje komponente i sprječava curenje maziva.

6. Svestranost u svim industrijskim primjenama

7. Isplativost i vrijednost životnog ciklusa

Unatoč nešto većem početnom ulaganju, Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K nudi smanjenu potrošnju energije, niže troškove održavanja i produljeni vijek trajanja, pružajući izvrsne ukupne troškove vlasništva (TCO).

8. Sažetak ključnih prednosti

IV. Usporedba s drugim vrstama reduktora zupčanika

1. Usporedba prema konstrukcijskom dizajnu i vrsti zupčanika

2. Usporedba učinkovitosti i performansi

3. Fleksibilnost instalacije i iskoristivost prostora

4. Usporedba trajnosti i održavanja

V. Tehnički parametri i vodič za odabir

1. Opće tehničke specifikacije

2. Pregled dimenzija prema veličini okvira

3. Izračun prijenosnog omjera i izlazne brzine

Izlazna brzina može se izračunati kao:

Izlazna brzina (o/min) = brzina motora (o/min) ÷ prijenosni omjer (i)

Na primjer, s motorom na 1500 o/min i reduktorskim omjerom od 50:1:

Izlazna brzina = 1500 ÷ 50 = 30 o/min

4. Kriteriji odabira i inženjerska razmatranja

5. Izborne konfiguracije i prilagodbe

• Vrste ulaza: prirubnica motora, puna ulazna osovina ili adapter spojke
• Mogućnosti montaže: vodoravna, okomita, zidna ili prirubnica
• Izlazne izvedbe: šuplja osovina sa steznom pločom, puna osovina s klinovima ili klinasti spoj
• Sustavi hlađenja: cirkulacija ulja ili vanjsko hlađenje za veliko opterećenje/brzinu
• Mogućnosti brtvljenja: ojačane brtve za prašinu ili vlažna okruženja
• Površinska obrada: premaz otporan na koroziju za upotrebu u moru ili u hrani

6. Primjer odabira slučaja

Primjena: Transportni sustav za liniju za pakiranje

Snaga motora: 4 kW

Potrebna izlazna brzina: 30 o/min

Način rada: Kontinuirano, 16 sati/dan

Izračunati potrebni omjer = 1500 ÷ 30 = 50:1

Idealan izbor: K67 or K77 serija s omjerom 50:1 za dovoljnu marginu okretnog momenta i dugoročnu stabilnost.

VI. Savjeti za održavanje i optimizacija performansi

1. Važnost preventivnog održavanja

Redovito preventivno održavanje osigurava kontinuirani rad, smanjuje troškove popravaka i produljuje životni vijek.

2. Preporučeni raspored održavanja

3. Upravljanje podmazivanjem

• Koristite sintetičko ulje visoke kvalitete (ISO VG 150–320)
• Provjerite razinu ulja na sredini kontrolnog stakla
• Okomite instalacije mogu zahtijevati nešto više ulja
• Zamijenite oštećeno ili onečišćeno ulje
• Niske temperature: koristite ulja s aditivima protiv smrzavanja
• Velika brzina/veliko opterećenje: razmislite o cirkulaciji ulja ili vanjskom hlađenju

4. Kontrola temperature i vibracija

5. Poravnanje i cjelovitost instalacije

• Osigurajte ravnu, krutu podlogu bez vibracija
• Precizno poravnajte motor i ulazna vratila
• Provjerite je li šuplja osovina sigurno pričvršćena
• Ručno zakrenite reduktor prije uključivanja

6. Tehnike optimizacije performansi

• Optimizirajte raspodjelu opterećenja zupčanika
• Održavajte odgovarajući protok zraka i hlađenje
• Smanjite vrijeme mirovanja
• Koristite analizu ulja za rano otkrivanje istrošenosti
• Provedite periodičnu analizu buke za otkrivanje rupa

7. Rješavanje uobičajenih problema

VII. Zaključak: Zašto je reduktor zupčanika serije K pouzdan izbor

1. Kombinacija snage, preciznosti i učinkovitosti

The Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K pruža visoku učinkovitost (96–98%), glatki prijenos okretnog momenta i rad s niskom bukom, što ga čini idealnim za automatizaciju, transportne trake i industrijske strojeve.

2. Dugoročna izdržljivost i smanjeni troškovi održavanja

• Zupčanici od kaljenog legiranog čelika
• Optimiziran raspored ležaja
• Pojačani sustav brtvljenja
• Modularni dizajn kućišta za jednostavno servisiranje

3. Široka industrijska prilagodljivost

4. Inženjerske prednosti na prvi pogled

5. Ekološki učinkovit prijenos energije

Visoka učinkovitost smanjuje izgubljenu energiju, minimizira proizvodnju topline i smanjuje potrošnju maziva, podržavajući održivost u industrijskim operacijama.

6. Izgled budućnosti

Očekuje se da će buduće iteracije serije K ponuditi veću gustoću okretnog momenta, nižu buku i integrirane digitalne senzore za nadzor za prediktivno održavanje.

7. Završne misli

The Spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K ostaje tehnički napredno, energetski učinkovito i troškovno učinkovito rješenje koje pruža dosljednost snaga, preciznost i pouzdanost kroz industrije.

FAQ

1. Koja je glavna prednost spiralnog reduktora konusnog zupčanika sa šupljom osovinom serije K montiranog na nogu?

Glavna prednost je njegova kombinacija visoka učinkovitost, kompaktan dizajn pod pravim kutom i izlaz šuplje osovine , što omogućuje glatki prijenos zakretnog momenta, nisku razinu buke i ugradnju koja štedi prostor.

2. Kako da odaberem pravi spiralni reduktor konusnog zupčanika sa šupljom osovinom serije K za moju primjenu?

Odabir bi se trebao temeljiti na čimbenicima kao što su potrebni zakretni moment, prijenosni omjer, ulazna snaga, orijentacija ugradnje i radno okruženje . Pravilno poravnanje, proračun opterećenja i upravljanje podmazivanjem ključni su za optimalnu izvedbu.

3. Koje se održavanje preporučuje za produljenje vijeka trajanja reduktora serije K?

Redovito preventivno održavanje uključuje:

• Provjera i zamjena lubrikant
• Inspekcija brtve, ležajevi i pričvrsni elementi
• Praćenje temperaturu, buku i vibracije
• Osiguravanje ispravnog poravnanje i raspodjela opterećenja
